در دنیای ساخت و ساز و توسعه زیرساخت ها، زمان بسیار مهم است. تحویل بدون درز مواد برای نگه داشتن پروژه ها در برنامه و در حد بودجه بسیار مهم است. در میان وسایل نقلیه مختلفی که یک سایت ساخت و ساز را فعال نگه می دارند،کامیون تانکر سیمان، همچنین به عنوان aتریلر مخزن سیمان فله خشک، نقشی ضروری ایفا می کند. این غول‌های تخصصی یک منظره رایج در بزرگراه‌ها هستند که بدون زحمت پودر سیمان را از کارخانه‌های تولید به محل‌های کار از راه دور منتقل می‌کنند. اما آیا تا به حال به این فکر کرده اید که دقیقا چگونه کار می کنند؟ چگونه یک تانکر جامد- چیزی که اساساً یک پودر ریز است را بدون هیچ قسمت متحرک قابل مشاهده تخلیه می کند؟ پاسخ در اصول مبتکرانه نهفته استانتقال پنوماتیک. این مقاله یک تفکیک جامع از فرآیندهای طراحی، عملکرد، بارگیری و تخلیه این شگفتی های مهندسی ارائه می دهد.

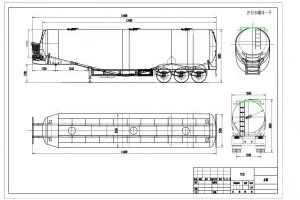

آناتومی یک تریلر مخزن سیمان فله خشک: اجزای کلیدی
قبل از غواصی در این فرآیند، درک اجزای فیزیکی تشکیل دهنده a ضروری استتانکر سیمان. این بسیار پیچیده تر از یک مخزن ذخیره سازی ساده روی چرخ است.
شاسی تریلر
پایه محکمی که کل سازه را پشتیبانی می کند، برای تحمل وزن زیاد و تحمل شرایط سخت جاده ساخته شده است.
تانک (یا کشتی)
هسته اصلی عملیات. این معمولاً یک ظرف بزرگ، استوانه‌ای و تحت فشار است که از آلومینیوم یا فولاد با استحکام بالا- ساخته شده است. فضای داخلی صاف و شیب دار آن به گونه ای طراحی شده است که بدون گوشه باشد تا از تجمع مواد جلوگیری کند و تخلیه کامل را تضمین کند.
محفظه ها (بافل)
در داخل، مخزن اغلب توسط بافل های جوش داده شده به چندین محفظه تقسیم می شود. این بخش ها به یک تریلر اجازه می دهد تا انواع مختلفی از مواد فله خشک را به طور همزمان حمل کند (مثلاً درجات مختلف سیمان) یا به مدیریت جابجایی بار در طول حمل و نقل برای پایداری بهتر کمک کند.
منهول ها
نقاط دسترسی مهر و موم شده واقع در بالای مخزن. آنها برای بازرسی، نگهداری و به عنوان نقطه ورودی اولیه برای بارگیری استفاده می شوندسیمان فله خشک.
خروجی های تخلیه
اینها در انتهای مخروط{0}}شکل مخزن یافت می شوند. آنها به سیستم لوله کشی تخلیه متصل می شوند.
سیستم هوادهی
این قلب فرآیند تخلیه است. شبکه‌ای از غشاها یا لوله‌های متخلخل{1} (که اغلب به آنها «پدهای هوا» یا «پدهای سیال‌کننده» می‌گویند) شیب‌های پایینی محفظه‌های مخزن را می‌پوشاند. هوای فشرده از طریق این بالشتک‌ها عبور می‌کند، که پودر سیمان را هوادهی می‌کند و آن را به حالتی مایع- تبدیل می‌کند که می‌تواند به راحتی از طریق لوله‌ها رانده شود.

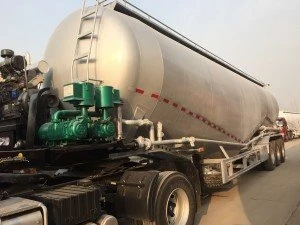

سیستم پنوماتیک
این شامل:
- کمپرسور هوا:معمولاً توسط موتور کامیون از طریق یک واحد خاموش کردن نیرو (PTO) نیرو می‌گیرد و هوای با فشار بالا- مورد نیاز برای تخلیه را تولید می‌کند.
- مخازن هوا:هوای فشرده را ذخیره کنید تا از تامین یکنواخت در طول فرآیند تخلیه اطمینان حاصل کنید.
- دریچه ها و شیلنگ ها:آرایش پیچیده دریچه ها جریان هوا و مواد را کنترل می کند. شیلنگ‌های قابل انعطاف با قطر بزرگ-تریلر را به قیف گیرنده محل کار متصل می‌کند.
شیرهای کاهش فشار
ویژگی‌های ایمنی حیاتی که از تحت فشار قرار گرفتن مخزن در حین بارگیری یا تخلیه جلوگیری می‌کند و خطر آسیب یا انفجار را کاهش می‌دهد.
قلب عملیات: انتقال پنوماتیک
کل فرآیند تخلیه یککامیون تانکر سیمانمتکی بر یک اصل به نامانتقال پنوماتیک فاز متراکم. به عبارت ساده، از هوای تحت فشار برای انتقال غلظت بالایی از پودر از طریق خط لوله استفاده می کند. این روش برای موادی مانند سیمان که ساینده هستند و برای جلوگیری از انتشار گرد و غبار و آلودگی رطوبت نیاز به یک سیستم کاملاً بسته دارند بسیار کارآمد است.
گام به گام: چگونه یک تانکر سیمان محموله خود را تخلیه می کند
جادو در بدو رسیدن به مقصد اتفاق می افتد. در اینجا یک تفکیک گام به گام-در-فرآیند تخلیه به تفصیل آمده است:
موقعیت یابی و اتصال
راننده تریلر را طوری قرار می دهد که خروجی های تخلیه در مجاورت قیف گیرنده سایت باشد. سپس اپراتور شلنگ تخلیه بزرگ را از تریلر به لوله ورودی سیلو یا قیف ذخیره سازی مشتری متصل می کند. این یک مسیر مهر و موم شده برای سیمان ایجاد می کند.
فشار سیستم
راننده PTO کامیون را درگیر می کند تا کمپرسور هوای داخلی را تامین کند. کمپرسور شروع به پر کردن مخازن هوا می کند و فشار در داخل سیستم افزایش می یابد.
هوادهی و سیال شدن
اپراتور دریچه های کنترل کننده سیستم هوادهی را باز می کند. هوای فشرده به شبکه پدهای هوا در پایین مخزن هدایت می شود. همانطور که این هوا از طریق پدها نفوذ می کند، خود را بین ذرات ریز سیمان تزریق می کند. این فرآیند، به نامسیال شدن، اصطکاک داخلی را کاهش می دهد و پودر متراکم را به یک دوغاب آزاد-جریان و مایع- تبدیل می کند. این ماده اساساً روی بالشتک هوا "شناور" می شود.
تخلیه و انتقال
با سیال شدن مواد، اپراتور دریچه تخلیه اصلی را باز می کند. هوای تحت فشار داخل مخزن (معمولاً بین 15 تا 35 PSI) سپس به عنوان یک نیروی فشار قوی عمل می کند و دوغاب سیمان هوادهی شده را از طریق خروجی تخلیه، به داخل شیلنگ و از طریق خط لوله تا قیف مقصد خارج می کند.
تکمیل چرخه
اپراتور به دقت فرآیند را زیر نظر دارد. با خالی شدن یک محفظه، فشار هوا را به محفظه بعدی تغییر می دهندسیمان فله خشکبار منتقل می شود. هنگامی که یک محفظه خالی می شود، صدای جریان هوا به طور قابل توجهی تغییر می کند و به اپراتور سیگنال می دهد که حرکت کند.
انفجار
پس از تخلیه تمام سیمان، کمپرسور ممکن است برای مدت کوتاهی به کار خود ادامه دهد تا شیلنگ را منفجر کند، و اطمینان حاصل شود که آخرین ذرات مواد از خط پاک می شود، کارایی را به حداکثر می رساند و از گرفتگی برای بار بعدی جلوگیری می کند.
فرآیند بارگیری: پر کردن تانکر
بارگذاری اساساً فرآیند معکوس است، اگرچه اغلب به فشار خارجی متکی است.
01. در کارخانه سیمان، تریلر در زیر سیلو بارگیری قرار می گیرد.
02. درپوش های منهول باز می شوند و یک لوله بارگیری متصل می شود.
03. گیاه قدرتمند استانتقال پنوماتیکاین سیستم از هوای فشرده استفاده می کند تا سیمان را از طریق ناودان و به داخل محفظه های تانکر فشار دهد. روش دیگر، تغذیه گرانشی نیز در برخی از تاسیسات استفاده می شود.
04. در حین بارگیری، هوای داخل مخزن باید برای جلوگیری از فشار بیش از حد- خارج شود. این تهویه از طریق فیلترهای جمع‌آوری گرد و غبار روی تریلر انجام می‌شود، که به هوا اجازه می‌دهد در حالی که ذرات ریز سیمان را جذب می‌کند، خارج شود و عملکرد پاکیزه‌ای از نظر محیط زیست را تضمین می‌کند.
اول ایمنی: جابجایی تانکر سیمان
کار با این خودروها نیازمند آموزش تخصصی و رعایت دقیق پروتکل های ایمنی است.
مدیریت فشار
درک و مدیریت فشار مخزن بسیار مهم است. فراتر از محدودیت های طراحی می تواند فاجعه بار باشد.
01
قفل/تاگوت
قبل از هر گونه تعمیر و نگهداری یا بازرسی، سیستم باید کاملاً کاهش فشار داده شود و منابع انرژی ایزوله شوند.
02
ورود به فضای محدود
مخازن به عنوان فضاهای محدود طبقه بندی می شوند. ورود نیاز به مجوز، تهویه و یک ساعت ایمنی دارد.
03
دانش مادی
سیمان در حمل و نقل خطرناک نیست اما می تواند تحریک کننده باشد. با این حال، برخی از مواد فله خشک ممکن است خطرات خاصی داشته باشند که آگاهی از بار را ضروری می کند.
04
تریلر مخزن سیمان فله خشک چگونه کار می کند
| جنبه | جزء کلیدی / فرآیند | عملکرد و توضیحات |
|---|---|---|
| اصل اصلی | انتقال پنوماتیک | از هوای تحت فشار برای انتقال مواد خشک و پودری از طریق یک سیستم خط لوله مهر و موم شده استفاده می کند. |
| جزء کلیدی | سیستم هوادهی (پدهای بادی) | شبکه ای از غشاهای متخلخل در کف مخزن که هوا را برای سیال کردن سیمان به داخل دوغاب تزریق می کند. |
| فرآیند تخلیه | انتقال فاز متراکم | هوای با فشار{0} بالا غلظت بالایی از سیمان سیال را از مخزن به مقصد می راند. |
| منبع تغذیه | کمپرسور هوا (از طریق PTO) | با استفاده از موتور کامیون، هوای با فشار بالا- مورد نیاز برای چرخه تخلیه تولید می‌کند. |
| فرآیند بارگذاری | تغذیه گرانشی یا پنوماتیکی | سیمان از سیلو کارخانه به تانکر از طریق نیروی جاذبه یا هوای تحت فشار کارخانه منتقل می شود. |
| طراحی سازه | کشتی تحت فشار با بافل | مخزن استوانه ای آلومینیومی/فولادی با محفظه های داخلی برای مدیریت بار و امکان تخلیه کامل. |
| ویژگی ایمنی حیاتی | شیرهای کاهش فشار | اگر فشار از حد مجاز فراتر رفت، هوا را به طور خودکار آزاد کنید و از خرابی سازه جلوگیری کنید. |
| کنترل محیطی | دریچه های فیلتر گرد و غبار | اجازه دهید هوا در حین بارگیری خارج شود و ذرات سیمان را به دام بیاندازید و از آلودگی گرد و غبار جلوگیری کنید. |
| مرحله نهایی | انفجار | شلنگ تخلیه را پس از تخلیه با هوا تمیز کنید تا از تمیزی و عاری از انسداد اطمینان حاصل شود. |
راتریلر مخزن سیمان فله خشکشاهکار مهندسی صنایع است. این یک کانتینر ساده نیست، بلکه یک سیستم تخلیه{1}پیچیده و مستقل است که از قدرت فیزیک برای کنترل مواد دشوار با کارایی قابل توجه استفاده می کند. از پدهای هوادهی سیال گرفته تا سیستم انتقال پنوماتیک فاز متراکم، هر جزء برای یک هدف خاص طراحی شده است: ارائه سیمان خشک به طور قابل اعتماد، تمیز و کارآمد. این تضمین می‌کند که مواد حیاتی دقیقاً همان جایی است که باید باشد، دقیقاً زمانی که به آن نیاز است، پروژه‌هایی را که دنیای ما را می‌سازند، نیرو می‌دهد. دفعه بعد که یک را دیدیدکامیون تانکر سیماندر جاده، قدردانی عمیقی از فرآیندهای پیچیده و هوشمندانه ای خواهید داشت که درست در زیر نمای بیرونی براق آن اتفاق می افتد.
